利达128EM使用说明书
文章来自：消防主机维修 发布时间：2014-03-13 09:35
一．系统介绍
JB-QB/LD128E（M）区域火灾报警控制器（以下简称LD128E（M））是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《火灾报警控制器通用技术条件GB4717-93》规范。在纯报警型控制器的基础上配备了四组可编程节点输出，并增加了远程通讯功能，与火灾报警集中控制器共同构成消防网络。LD128E（M）主要针对小型消防工程项目设计，广泛应用于小型商场、餐饮娱乐场所、银行对外营业部、电信支局、端局、移动基站、别墅和小型工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
二．功能和技术参数
2.1功能简介
2.1.1液晶显示
LD128E（M）采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。系统在显示故障和火警时，可根据用户的要求显示媒质火灾报警控制设备安放的部位。
2.1.2布线方式
LD128E（M）是单总线回路，总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分支等多种布线方式。
2.1.3节点输出
系统具备四组可编程继电器，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
2.1.4火警记录
系统具有黑匣子功能，可存储256条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。这
种方式比传统的打印机记录方法更加先进、可靠，不但存储火警记录时间长，而且避免了打印机换纸、换色带和故障维修。
2.1.5接口
系统具有打印机接口，可选配串行中文打印机。此外，本设备具备CAN总线接口，可以与其他设
备进行通讯，以实现各种联网需要。
2.2技术参数
2.2.1 电源：主电与备电自动切换。
主电：178V~242V.AC/200mA
备点： 24V.DC±10%/2.2AH
备电切断电压：21V±0.5V
备电恢复电压：23V±0.5V
-大功率：50W
2.2.2负载能力
探测点：8~128
回路总数：1路
回路馈电电平：5V、24V 平均电压：DC15V~20V。
回路电流：＜200mA
输出节点：有可用的24V联动电源时，输出四个无源节点。
无可用的24V联动电源，使用本机备电电源时，输出三个无源节点。此时输出节点的
总电流＜1A。
2.2.3使用环境
环境温度：-10°C~40°C
相对湿度：＜90%
电磁兼容、安全标准：符合GB4717-93中要求。
2.2.4整机重量：约10公斤
2.2.5外形及安装尺寸：
外形尺寸:496mmⅹ404mmⅹ140mm
安装尺寸：264ⅹ370

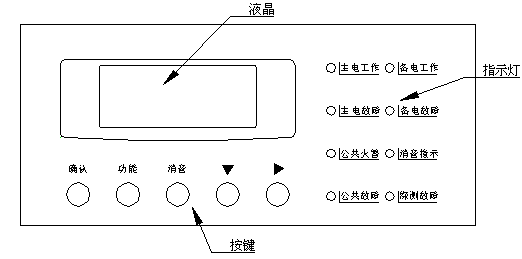

2.3外观简介
LD128E（M）关键状态用发光二极管指示，各功能如下：
主电工作（绿）：主电正常时灯亮，主电欠压及断线时灯灭。
备电工作（绿）：主电故障备电工作时灯亮，主电恢复工作时灯灭。
探测故障（黄）：探测器发生故障时灯亮，探测器无故障时灯灭。
公共故障（黄）：控制器有故障时灯亮，全部故障消除后灯灭。
公共火警（红）：首次火警发生时灯亮，并保持到系统复位。
消音指示（绿）：有火警或故障发生时，按消音键后，消音指示灯亮。
备电故障（黄）：备电欠压及断线时灯亮，备电正常时灯灭。
主电故障（黄）：主电欠压及断线时灯亮，主电正常时灯灭。
LD128E（M）采用开关按键，所有操作命令皆从键盘操作，各功能键如下：
“确认：键：相当于系统机上的“Enter”键，主要用于确认及数字增加。
“功能”键：相当于系统机上的“Esc”键，主要用于当前菜单的退出。
“消音“键：用于系统消音。
“↓“ 键：主要用于光标的下移及向下翻页。
“→” 键：主要用于光标的右移和向上翻页。
三．系统运行
LD128E（M）系统的功能主要是对系统状态进行监测，对电源及探测器的信号进行采集并做出相应的反应。
进入系统运行状态的方法：关闭电源开关，将LD128E（M）主板S5跳针跳至RUN侧，打开电源开关，进入系统监测状态。
3.1探测器的火警查询
反复按功能键，直至液晶显示“1.火警查询”，按“确认”键进入火警查询菜单。
若无火警，液晶显示“火警信息（无）”。若有火警，液晶显示为：
首火地址 系统时间
火警总数
当前火警部位
当前火警地址号码 当前火警发生时间
按“↓”键：查询下一火警信息。
按“→”键：查询上一火警信息。
同时按“消音”和“↓”键：下翻十屏。
按“功能”键回到系统监测菜单。
3.2探测器故障查询
反复按“功能”键，直至液晶显示“1. 火警查询”，按“↓”键，直至液晶显示“2. 故障查询 012”，
按“确认”键进入探测器故障查询菜单。（其中：数字“012”表示目前控制器所打开的探测器总数）
若无探测器故障，液晶显示“探测器故障（无）”。若有探测器故障，液晶显示：
首火地址 系统时间
火警总数
探测器位置
故障总数 当前探测器号
按“↓”键：查询下一探测器故障地址。
按“→”键：查询上一探测器故障地址。
同时按“消音”和“↓”键：液晶显示下翻十屏。
按“功能”键回到系统监测状态。
3.3首次火警查询
反复按“功能”键，直至液晶显示“1.火警查询”，反复按“↓”键，直至液晶显示“3.首次火警”，按“确认”键，进入首次火警查询菜单。
首次火警查询菜单内容同火警查询。
3.4系统复位
反复按“功能”键，直至液晶显示“1. 火警查询”，反复按“↓”键，直至液晶显示“4. 系统复位”，按“确认”键进入系统复位菜单。
液晶显示“请输入密码”：系统默认密码为“→” +“→” +“→”，请连续按三次“→”键，系统复位。
3.5系统自检
反复按“功能”键，直至液晶显示“1. 火警查询”，反复按“↓”键，直至液晶显示“5. 系统自检”，按“确认”键进入系统自检状态。（当有火警发生时，不进入此状态）。
系统自检时，所有指示灯亮，液晶显示“系统正在自检”，音响为常鸣音。
3.6火警记录查询
反复按“功能”键，直至液晶显示“1. 火警查询”，反复按“↓”键，直至液晶显示“6. 火警备案”，按“确认”键进入查询火警记录菜单。系统共保存火警记录256条，超过256条记录以后，自动将-早的记录覆盖。````
系统时间
火警地址 火警部位
记录号 火警日期 火警时间
按“↓”键：查询上一条火警记录。
按“→”键：查询下一条火警记录。
按“消音”和“↓”键：上翻十屏。
按“功能”键：返回到系统监测菜单。
3.7输出控制
反复按“功能”键，直至液晶显示“1.火警查询”，按“↓”键，直至液晶显示“7. 输出控制”，按“确认”键进入输出控制菜单。
火警总数 首火地址 系统时间
输出控制设备名称
输出控制号
所设定的控制状态 现在的状态 可进行的操作
上图中意为：输出控制1的设备为声光报警器，控制方式为手动方式，现在工作正常未启动，您可对其进行强制启动。
按“↓”键：查询下一输出控制状态。
按“确认”键：启动或停止当前设备。
按“功能”键：返回到系统监测菜单。
其中：MANUAL：手动方式。
AUTO：自动方式。
NORMOL：工作正常，未启动。
STARED：已经启动。
STAR：可对设备进行启动操作。
STOP：可对设备进行停止操作。
四．配套产品
4.1打印机
LD128E(M)型控制器如需打印火警信息，则需选配串行中文打印机，同时选配5A-6型电源。
4.2节点控制
LD128E(M)型控制器不具备24V联动电源，因此如需要节点输出控制，可选配5A6型电源，可提供联动24V/4A联动输出。另外可利用备电来作为联动24V电源，但这样要牺牲一个节点作为备电欠压控制保护，且输出节点的总电流要求＜1A。
接线方法：
备电+
接点4
接点1 接点2 接点3
设备1 设备2 设备3
-
设置方法：
将输出控制4逻辑设为：
这样当控制器启动后，将自动闭合接点4，提供联动24V。当备电欠压时自动断开对外
设的控制。
警告：此24V为备电输出，当电压下降到21V时，控制器将自动切断此电源的输出，因此若使用此电源应注意对备电的及时充电。
4.3联网分机
LD128E(M)可直接通过CAN总线与主机通讯。其接线方法为：
CAN

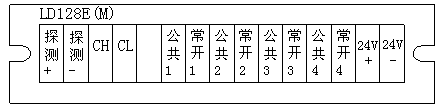

附接线端子图
