JB-QG-15-AHG9600火灾报警控制器维修需知功能特点技术参数

文章来自:消防主机维修 发布时间:2020-03-21 18:37


JB-QG-15-AHG9600火灾报警控制器维修需知功能特点技术参数

一、JB-QG-15-AHG9600火灾报警控制器概述

  JB-QG-15-AHG9600火灾报警控制器采用先进的模块化结构设计,通过二总线环形回路(AHGBUS)与智能探测器、智能手报及配套监视控制模块相连接,构成全智能、高质量的火灾自动报警控制系统。
二、JB-QG-15-AHG9600火灾报警控制器功能特点

  灵活的模块化结构

  以插卡方式扩展控制器的功能或容量,扩展方便,主机-大可扩至15个环路,每个环路可编程地址255个(单元个数127个、根据单元类型不同,通信地址可扩展编程到255个)。每个插槽可通过配接各型插卡(环路卡、232通讯卡、网卡)实现不同的功能。使得控制器在系统结构上变得更灵活,适应性更强。

  良好的交互界面

  采用高性能工业控制模块,10.4″TFT大屏幕真彩液晶屏显示,触摸屏操作方式。中文WINDOWS图形界面,提供清晰直观的火警信息显示及便捷操作。

  可靠的自诊断和保护功能

  可对系统部件作周期性自检;监视总线回路短路、断路,及时作出隔离、双端供电等措施,确保系统的正常工作;可靠完备的主备电切换设计,保证系统不间断运行。

  开放的网络接口

  控制器可以采用主从工作方式多机联网,数量多达32台。并且可以很方便的通过RS232串口卡扩展连接IDT或大厦的智能楼宇系统中。

  模拟测试 曲线拟和

  可在控制器上直接发命令让现场单元报警或联动,方便现场调试和测试。并且可直接读取探测器的各种响应参数,以图文形式显示。

  丰富的编程功能

  可任意使用本机编程或笔记本离线编程、设置。

  良好的防雷击保护功能

  具有防雷击保护设计,使控制器在瞬间高电压、电流的冲击干扰下,仍能正常工作。
三、JB-QG-15-AHG9600火灾报警控制器技术参数
型号     JB-QG-15-AHG9600
名称     火灾报警控制器
品牌     凡厄拉姆
布线方式     二总线环形回路+支路方式或树形方式
传输距离     ≥3KM
通讯接口     RS232、RS485等
环境温度     0℃~40℃
相对湿度     ≤95%
主电     AC220V(+10%~-15%)50Hz
功耗     30W
环路输出电压     DC19V
外形尺寸     600mm×1800mm×500mm
执行标准     GB4717-2005 GB16806-2006

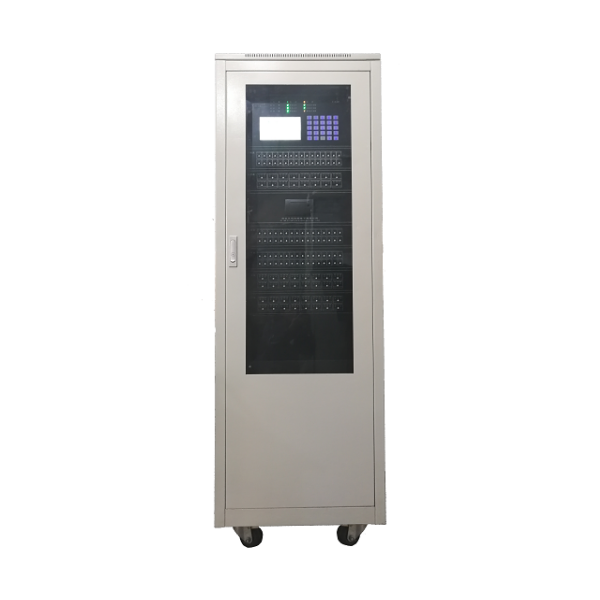

JB-QG-15-AHG9600火灾报警控制器
