泰和安消防联动设备接线

文章来自:消防主机维修 发布时间:2020-09-25 17:47

泰和安消防联动设备接线
      消防联动控制,是指火灾探测器探测到火灾信号后,能自动切除报警区域内有关的空调器,关闭管道上的防火阀,停止有关换风机,开启有关管道的排烟阀,自动关闭有关部位的电动防火门、防火卷帘门,按顺序切断非消防用电源,接通事故照明及疏散标志灯,停运除消防电梯外的全部电梯,并通过控制中心的控制器,立即启动灭火系统,进行自动灭火。
      水流指示器属视镜类仪表阀门其适用于石油、化工、化纤、医药、食品、电厂、泵等工业生产管路中,通过视窗能随时观察液体、气体、蒸汽等介质的浑浊度且计量介质流动速度反应情况,是保障正常生产保证产品质量不可缺少的管道附件之一。其连接方式包括螺纹式;法兰式;焊接式。水流指示器也可用于自动喷水灭火系统,它可以安装在主供水管或横杆水管上,给出某一分区域小区域水流动的电信号,此电信号可送到电控箱,但通常不用作启动消防水泵的控制开关。
TX3201输入模块接水流指示器
水流指示器模块接线
      压力开关采用高精度、高稳定性能的压力传感器和变送电路,再经专用 CPU模块化信号处理技术,实现对介质压力信号的检测、显示、报警和控制信号输出。压力开关可以广泛用于石油、化工、冶金、电力、供水等领域中对各种气体、液体的表压、绝压的测量控制,是工业现场理想的智能化测控仪表。
TX3201输入模块接压力开关
压力开关模块接线
      信号蝶阀是一种节流设备,适用于高层建筑消防系统及其它需要显示阀门开关状态的管线系统上。
TX3201输入模块接信号蝶阀
信号蝶阀模块接线
      风量调节阀是工业厂房民用建筑的通风、空气调节及空气净化工程中不可缺少的中央空调末端配件,一般用在空调,通风系统管道中,用来调节支管的风量,也可用于新风与回风的混合调节。
TX3201输入模块接风阀
风阀模块接线
      消防电梯是在建筑物发生火灾时供消防人员进行灭火与救援使用且具有一定功能的电梯。因此,消防电梯具有较高的防火要求,其防火设计十分重要。我国大陆地区,真正意义上的消防员电梯非常少见,见到的所谓“消防电梯”只是具有消防开关动作时,返回预设基站或者撤离层功能的普通乘客电梯,不能在发生火情时搭乘。
TX3207输入输出模块常开触点控制消防电梯
消防电梯模块接线

TX3207输入输出模块常闭触点控制消防电梯
消防电梯模块接线
      防火卷帘门是一种适用于建筑物较大洞口处的防火、隔热设施,产品在设计安装上起到了一定的作用技术。防火卷帘门广泛应用于工业与民用建筑的防火隔断区,能有效地阻止火势蔓延,保障生命财产安全,是现代建筑中不可或缺的防火设施。
TX3207输入输出模块控制防火卷帘
防火卷帘模块接线

TX3207输入输出模块有源输出接线方式
控制模块接线

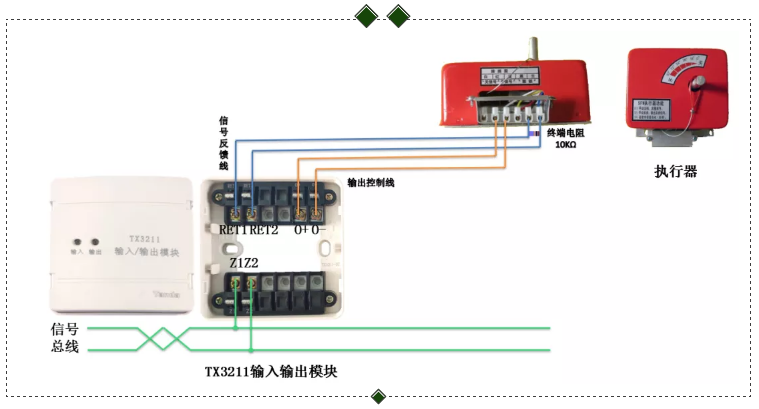

TX3211输入输出模块控制风阀
风阀模块接线
      照明配电箱设备是在低压供电系统末端负责完成电能控制、保护、转换和分配的设备。主要由电线、元器件(包括隔离开关、断路器等)及箱体等组成。
TX3211输入输出模块控制照明配电
照明配电模块接线

TX3211输入输出模块控制照明配电
照明配电模块接线

TX3214C输出模块接线图
输出模块接线
