海湾QKP01气体灭火控制器安装接线

文章来自:消防主机维修 发布时间:2020-09-23 17:58

海湾QKP01气体灭火控制器安装接线

GST-QKP01气体灭火控制器可配接火灾探测器(感烟、感温、火焰)、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等,具有火灾探测和气体灭火控制功能,可实现1个防火区的火灾报警和气体灭火控制。

简单就是说GST-QKP01其实也带有火灾报警的功能,可以直接带探测器、手报。这其实不是必备的,如同样海湾消防的GST-QKP04气体灭火控制器2区、4区就不行,无法直接接火探探测器、手报之类的,一定需要火灾报警控制器。

GST-QKP01气体灭火控制器与现场设备接线的典型接法如下图1:
气体灭火控制器安装

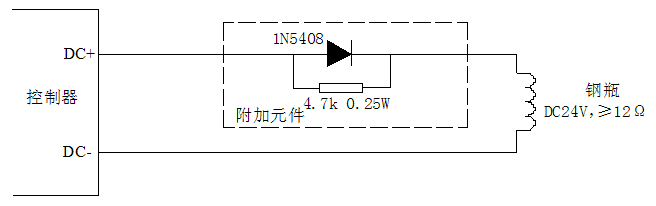

GST-QKP01驱动钢瓶电磁阀输出的布线方式如图2所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。反馈信号接气体灭火控制器的YK1、YK2端子。
气体灭火控制器安装

GST-QKP01可通过本地网卡与海湾消防的火灾报警控制器(联动型)联网,本地网卡分两种,结构示意图如下图3所示,看②、④处接线端子数量就可以明显分辨出。
气体灭火控制器安装

①、③:20P数据线,接GST-QKP01控制器主板。

②、④:RS-485网络通讯线(A、B)。

组成GST控制网络时GST-QKP01本地网卡的通讯线端子均接入RS-485网络总线,图4为GST-QKP01两种本地网卡分别与GST5000火灾报警控制器(GST5000为例)联网接线示意图。
气体灭火控制器安装

环形联网,即使某一处的线路出现故障断路了,也不影响整个系统的联网通讯,比较适合要求高的场所。
