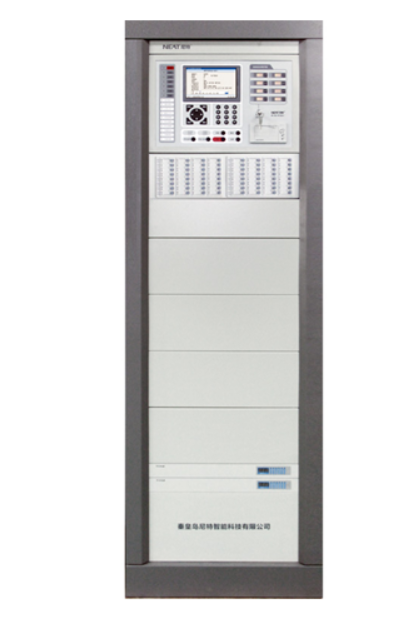

JB-QG-NT8001联动型火灾报警控制器安装特点与参数说明
JB-QG-NT8001火灾报警控制器（联动型）特点介绍

● 本控制器采用32位主流处理器，嵌入式操作系统，处理速度快，可靠性高，并利于软件升级；

● 大屏幕7寸全中文彩色液晶显示，智能帮助提示，人机界面友好；

● 控制器与外围器件间采用无极性两总线方式连接；

● 单回路252点，报警点、联动点任意混接；

● 采用模块化结构设计，方便系统扩容，单机-多可控制16128点；

● 可64台联网；

● 单机具有8个多线制直控点，并可扩充多线制手动控制盘，用于控制排烟机、消防泵等重要设备；

● 总线距离可达1000m（总线全程阻抗不大于40Ω），控制器间通讯距离可达1500米；

● 可配接火灾显示盘；

● 可配接汉字微打，全中文打印；

● 可配接图形显示装置；

● 可配接总线制手动控制盘；

● 可配接火警传输设备，将火警、监管、故障等信息向外传输，方便用户手动操作；

● 可连接以太网，将火警、故障、监管等信息向外传输；

● 具有黑匣子功能，-多可存储4000条历史记录、4000条火警记录、4000条联动记录、4000条故障记录；

● 联动关系采用描述式语言：

   联动关系分为三类：标准（8000个/台）、混合（4000个/台）、通用（2000个/台）组态编程，都是按组来编制，使控制器能够满足任何形式的组态要求，不但组态灵活，并能实现跨机联动操作；

● 系统灵敏度可自动调整；

● 具备系统自检和外围器件自检功能；

● 可使模块延时0-180秒启动并具有脉动输出或电平输出控制功能；

● 回路器件自动注册，方便工程调试；

● 汉字拼音输入法（智能字库）。
JB-QG-NT8001火灾报警控制器（联动型）技术参数

● 电源

 主电电源：AC220V（+10%，-15%） 50Hz      备电电池：DC12V/24AH（4节）

● 控制器容量

 -多可带64个回路，每个回路-多252点，-大容量16128点；

 联网时-多可接64台控制器。

● 线制

 回路总线形式：无极性二总线

● 功耗

 监视功耗：<200W（16128点）                 -大功耗：<260W （16128点）

● 安装方式：立柜式

● 外形尺寸：立柜(长×宽×高)：580mm×500mm×1800mm

● 使用环境：

 温度：0℃-40℃ 相对湿度：≤95％，不结露
