JB-QG-TS3200火灾报警控制器安装特点与技术参数说明
文章来自:消防主机维修 发布时间:2020-03-17 17:09
JB-QG-TS3200火灾报警控制器安装特点与技术参数说明
一、JB-QG-TS3200火灾报警控制器产品特点

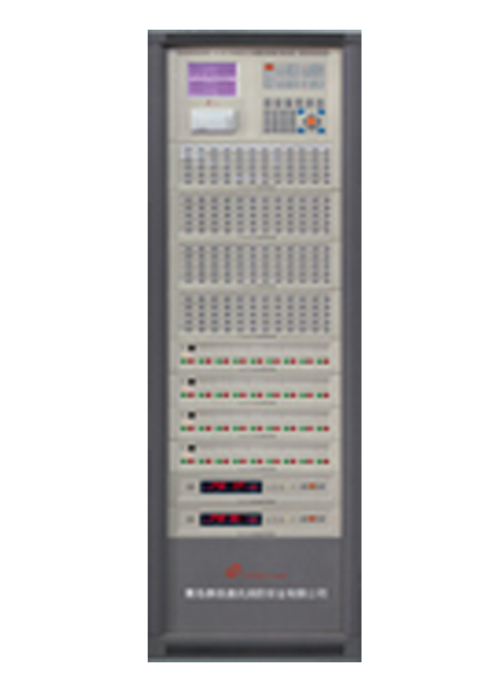

1.标准立柜式结构,模块化设计,可灵活配置电源盘、总线制操作盘、直接控制盘、消防广播系统、消防电话系统等组成大型火灾报警系统。
2.JB-QG-TS3200火灾报警控制器采用具有自主知识产权的TC-BUS总线通信协议,实现可供电的大电流无极性二总线通信,可实现火灾显示盘、声光报警器、输入输出模块等二总线通信,不需外加电源,具有经济、布线方便、抗干扰性强、驱动能力强的特点。
3.报警、故障、反馈等信息的快速上传,上传时间小于1s。
4.超宽范围工作电压,-高可达AC420V。
5.JB-QG-TS3200火灾报警控制器能够查询感烟类探测器的污染程度,观察升烟曲线。
6.JB-QG-TS3200火灾报警控制器能够查询感温类探测器的当前温度及升温曲线。
7.大容量,-多可控制20个回路,每个回路252个设备,总容量达到5040点。
8.7英寸彩色大屏幕液晶显示器,全汉字操作菜单,信息显示直观,操作方便。
9.联网功能,实现火警信息、联动信息的组网传输和操作,可外接图形显示装置等设备。
10.极强的现场编程能力,支持联动关系的预编程和现场下载。
11.完善的系统防护设计,具有短路、断路、过流及抗雷击保护
二、JB-QG-TS3200火灾报警控制器产品参数
型号 JB-QG-TS3200
主电电源 额定电压AC 220V 电压范围AC176V~420V
备电电源 12V/24Ah×4铅酸电池
液晶规格 800×480,7英寸彩色液晶屏
容 量 20回路,每回路-多可挂接252个节点设备
外形尺寸 1715mm×550mm×460mm
使用环境
温度:0℃~+40℃
相对湿度≤95%,不凝露
执行标准
GB 16806-2006《消防联动控制系统》
GB 4717-2005《火灾报警控制器》
