瑞眼RY-E400组合式电气火灾探测器维修应了解主要技术指标

一、RY-E400组合式电气火灾探测器概述

　　组合式电气火灾探测器主要应用于低压配电系统的剩余电流保护和基本电参量的测量，具有剩余电流、温度保护功能外，还提供对三相电网的全部电参数监控。主要测量剩余电流、温度、各相相电流、平均相电流；各相相（线)电压、平均相(线)电压；频率；各相有功功率总有功率：各相有功功率、总有功功率；各相无功功率、总无功功率；各相功率因数、总视在功率；各相功率因数、总功率因数。计量正、负有功电能，正、负无功电能。
二、RY-E400组合式电气火灾探测器主要功能特点
        1.超限及故障声光报警功能；

　　2.支持断路器脱扣功能；

　　3.全智能化系统参数设定，方便简单；

　　4.报警故障状态识别，故障点准确定位；

　　5.支持试验、复位、自检；

　　6.配电箱内导轨式安装或配电箱面板嵌入式安装；

　　7.RS485通讯总线/CAN通信总线(需选配）。
三、RY-E400组合式电气火灾探测器工作原理
          监控探测器通过传感器对配电回路的电压、电流、漏电、温度、电能等参量进行实时监控，在数码屏上进行参数显示的同时也通过内置的GPRS无线通信模块把数据实时上传至云平台。在运行监视的过程中，还可以通过操作设备按键实现翻屏、自检和复位等功能操作。
四、RY-E400组合式电气火灾探测器工作原理结构与安装

     组合式电气火灾监控探测器采用标准的外形尺寸和外接线路接口，适用于配电箱或专用箱内导轨式按装。组合式电气火灾监控探测器可直接安装在被监测配电箱内，也可以安装在附近的专用箱内。

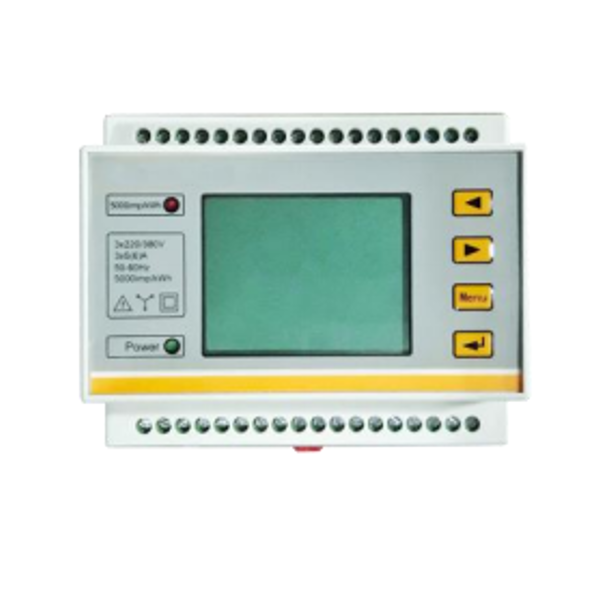

RY-E400组合式电气火灾探测器
五、RY-E400组合式电气火灾探测器技术参数
电压测量范围      30~600V（线电压）20~400V（相电压）
测量      适用于3相4线（平衡或非平衡），3相3线（平衡或非平衡），1相3线单网电网
性能

（A）监控项目：过压、欠压、过流、剩余电流超限、温度超限、电能统计

（B）继电器输出：开关型
通讯功能      网络通讯、RS485（总线通讯）
使用环境      工作温度：-10~55°C
相对湿度      20~95%RH无凝露
通讯协议      modbus RTU
开关量输出      1路  5A*250V
