瑞眼RY-A511故障电弧探测器维修应了解主要技术指标
文章来自:消防主机维修 发布时间:2020-03-26 18:45
瑞眼RY-A511故障电弧探测器维修应了解主要技术指标

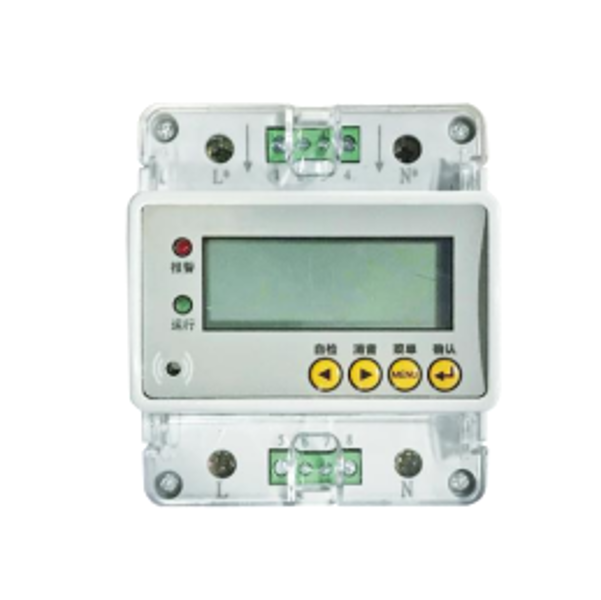

一、RY-A511故障电弧探测器概述
RY-A511故障电弧探测器采用高速芯片,对被保护线路进行实时检测,当被保护线路中故障电弧个数超过报警值时,立即发出声、光报警和控制信号,以便消除火灾隐患。主要用于工业与民用建筑中10KW及其以下电气线路中,具有可靠性高、稳定性强、方便用户使用和维护的特点,通过对电气线路的实时检测,能够区分每一相线上的正常操作电弧和故障电弧,消除电气火灾隐患探测的盲区,该探测器的各项指标符合GB142874-2014故障电弧探测器标准要求
二、RY-A511故障电弧探测器主要特点功能
1.可实时显示电压、电流值和故障电弧数量;
2.精准判断每一相线上的正常电弧和故障电弧;
3.一路继电器输出保护功能,可对断路器进行脱口控制,也可用来触发外接报警电路;
4.具有自检功能按键,可定期对探测器牛生能进行测试;
三、RY-A511故障电弧探测器技术参数
显示范围 电压:187~242V 电流:0~60A故障电弧数量:0~100个/s
精度 电压、电流:1级;故障电弧数量:±2个
辅助电源 AC220V/50Hz(供电范围AC187AC~242V)
绝缘电阻 ≥50MΩ
防护等级 IP30
电气强度 AC1.25KV
储存温度 -20°C~+70°C
报警值 故障电弧数量:14个/S
报警延时时间 0.1s~30.0s
整机功耗 ≤20VA
接点容量 AC250V 2A\DC30V 3A
外壳材料 阻燃塑料
工作温度 -10°C~+40°C
相对湿度 ≤96%RH,无凝露
四、RY-A511故障电弧探测器结构与安装
安装注意事项:
适用于配电箱或专用箱内导轨式安装。应安装在牢固、耐火、不易振动的地方,安装后的仪表应垂直不倾斜。要按照外壳标识正确接线,否则可能因为电压过高而烧坏电表。接线时要注意因接触不良和进出线太细而引起打火和烧毁。注意仪表量程,不要超过其范围,否则可能因为负载电流太大而烧坏电表。
