豪沃尔HD374总线隔离器维修应了解主要技术指标
文章来自:消防主机维修 发布时间:2020-03-26 18:45

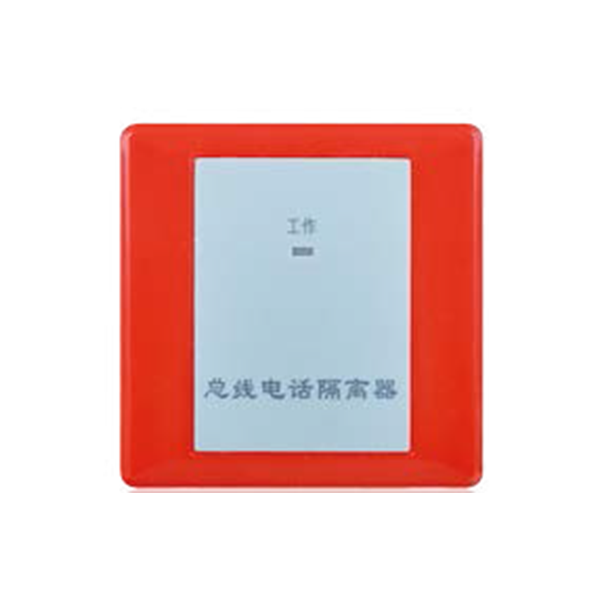

豪沃尔HD374总线隔离器维修应了解主要技术指标
一、HD374总线隔离器基本性能
1.安装于系统通讯总线上,用于通讯总线线路的短路故障隔离,一台HDM3310总线制消防电话总机-多可连接30部HD37总线隔离模块,每HD374模块后的通讯总线可连接30部总线制编码消防电话分机或消防专用墙孔。
2.HD374隔离模块所连接的输出线路具有短路保护和隔离功能,并可不影响其他通讯总线回路的正常工作。
3.采用86接线预埋盒安装结构。
二、HD374总线隔离器主要技术指标
项目名称 技术参数
供电端电压范围 DC24V±4V
-大工作电流 <200uA ( 输出总线未连接模块)
保护电流 模块恢复电流50mA / 模块触发电流150mA
保护启动时间 < 2s
输出端接入分机和插孔总数 30pcs
HD374 在系统中可应用数量 30pcs
运行指示灯 正常工作状态:亮/ 保护启动:不亮
使用环境温度 0℃ -40℃
元器件温升 主要电子元件 <50℃
