总线式智能型电话系统用户使用说明书

一、简介
LD8600 总线式智能型电话系统，是北京利达科安电子技术研究所新推出的产品，它可广泛用于建筑的消防电话和现场监听。由于它结合了先进的计算机技术和电话通讯技术，给安装、使用和维护带来极大的便利，并且大大提高了系统的可靠性。与本所研制的LD7600 总线式广播系统配合使用，改变了以往两系统完全独立，将它们有机的结合，增强了实用性。

二、前面板介绍


1. 录音机带仓按钮:

按下按钮，录音机带仓门打开，可放入、取出录音带。
2.时间操作区:
(1)录制：
按键，录制灯亮，此后录音时，将在录音带录下时间标记。系统初始时录制灯处于打开状态。
(2)搜索：
按键，搜索灯亮，此后放音，录音带录有的时间标志，在显示窗上显示。
(3)校对：
按键，校对灯亮，此状态可修改电话系统的内部时钟。

3. 音量操作区:

(1)减小音量：
按音量键，将减小扩音机的输出音量，音量显示光柱向左退。
(2)增加音量：
按音量键，将增加扩音机的输出音量，音量显示光柱向右长。音量控制由低向高共分八级。

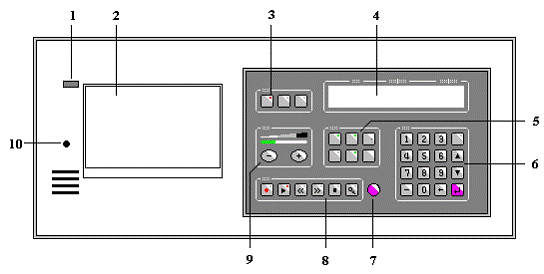

前面板图：见示意图(图一)

(图一)
1. 录音机仓门开关           6. 数字输入区
2. 录音机磁带仓             7. 复位键
3. 时间操作区               8. 录音机操作区
4. 数据显示区               9. 音量调节区
5. 电话功能操作区          10. 值班话机插孔

4.录音机操作区：
(1)录音：
按键，录音灯亮，进入录音状态。
(2)放音：
按键，放音灯亮，进入放音状态。
(3)快退：
按键，快退灯亮，磁带快速后倒。
(4)快进：
按键，快进灯亮，磁带快速前进。
(5)停止：
按键，停止灯亮，停止录音机正在进行的一切操作。
5.麦克风开关:
按键，麦克风灯亮，开启主机的内置喇叭，当接通电话后，可直接听到电话线上的声音。
6.电话功能操作区：
(1)监听设置：
按键，监听设置灯亮，进入监听设置状态；再按键，监听设置灯灭，退出监听设置状态。详细操作见主要功能使用说明的相应部分。
(2)查询：
按键，查询灯亮，进入模块查询状态；再按键，查询灯灭，退出模块查询状态。详细操作见主要功能使用说明相应部分。
(3)自动录音：
按键，自动录制灯亮，系统进入自动录制状态；此后值班话机一摘机，系统将自动录制操作者的所有通话；值班话机挂机，系统自动停止录音，但仍处在自动录制状态；再按键，自动录制灯灭，自动录制功能取消。

4. 号码设置：

按键，号码设置灯亮，与其它键组合使用可为一个接口模块设置通话地址；再按键，号码设置灯灭，号码设置完成。

5. 区域、位置操作：

区域、位置作为组合功能键，将在后面详细介绍。
7.复位键：
主机工作不正常时，按键，主机重新运行。

8. 输入操作区：

1. 数字键：

按～键，在输入允许状态下，将在窗口上显示该数字。
(2)负号键：
按键，代表建筑物地下部分。
(3)退格键：
按键，擦掉窗口左边一个字符。

4. 回车键：

按键，确认输入的命令。

5. 上翻页键：

按键，向前翻看数据。

6. 下翻页键：

按键，向后翻看数据。
9.摘机键:
按键，摘机灯亮，值班话机摘机；再按键，摘机灯灭,值班话机挂机。

三、主要功能使用说明

主机工作后，按任何键，内置喇叭鸣响，显示窗口数字闪动一下，用来确认操作是否有效。当开启麦克后，按键没有鸣响，按过数字键后，窗口将不再闪动。

1.时间显示：
开机后，窗口立即显示当前时间。按键，显示年、月、日；按键，显示时、分、秒。

2. 时间校对：

按键后，校对灯亮，窗口显示当前年、月、日。按照显示的格式输入要修改的年、月、日时间后，按键（若不需要修改年、月、日，直接按键），窗口显示时、分、秒，按显示的格式输入要修改的时、分、秒时间后,按键（若不需要修改时、分、秒，直接按键），校对灯灭，时间校对完成。

3. 录音：

按键后，将值班话机和电话线路上的声音信号录在磁带上，时间录制灯亮时，将记录发出声音的时间。若磁带上防抹音片被挖掉，则录音机不工作。

4. 放音：

按键后，磁带进入放音工作状态。若搜索灯亮，进入时间搜索，对录有时间标记的磁带，每隔大约5秒，在窗口上显示磁带录制的时间。从主机内置的喇叭中，可听到磁带上录制的声音。
5.号码设置：
电话接口模块(LD6805)地址设置：
LD6805 接口模块的方位，用区域和位置两个参数表示：
例如：2楼东，可以表示为02区01位置；
2楼中，可以表示为02区02位置；
地下二层中，可表示为-2区02位置。
区域和位置的数字表示，必须在 -9～98 范围内，一定要输满两位数字。某区域、某位置的模块对应一个地址，为了操作维护方便，地址编号-好连续，且 LD8600 主机区域位置和地址要与 LD6805 接口模块所放置的位置和设置的地址相对应。

按键，窗口显示--条数据内容，例如：



按、键可翻看其它数据内容。
要修改某项数据内容，可翻至该项数据。例如：图中02区03位置01地址修改为03区域02位置04地址，可以按下列步骤：

修改前：
按：
  ：
  ：
  ：
  ：
  ：
  ：
  ：

按后，显示下一项数据。
要增加数据，用翻至空白页，例如显示全为0。按照上述步骤操作即可；要退出此状态，按键。
6.主机呼叫 LD6805 接口模块：
号码设置好后，退出号码设置状态，按键后，窗口显示--条数据项，例如：

（02区域03位置地址为01的模块正常，未打开）

按、键，可查看前后数据项，左边两个灯亮时，表示该地址模块工作正常，在显示某一项时，按键，将自动呼叫相应的接口模块，本例的显示改变如下：


（02区域03位置地址为01的模块已打开）

再次按键，将自动关断相应的接口模块，同时窗口恢复成初始状态。窗口中左边两个显示灯亮时，表示与该地址对应的模块已正确接入总线；否则，该地址模块有故障或不存在。窗口中右边两只显示灯亮时，表示该地址指定的接口模块，处于通电状态；否则为关闭状态。当该模块处于通电状态时，该模块内的蜂鸣器鸣响，此时模块联接的电话或插孔电话摘机，模块内的蜂鸣器停止鸣响，主机内置喇叭振响，值班话机摘机后，主机内置喇叭停止振响，值班话机既可与模块联接的电话或插孔电话实现通话。
7.LD6805 接口模块呼叫主机：
系统在时间显示状态时，模块联接的电话或插孔上电话摘机，模块自动处于打开的状态，主机内置喇叭振响，值班话机摘机后，主机内置喇叭停止振响，窗口显示该模块数据如下：


（02区域03位置地址为01的模块已打开）

此时值班话机即可与模块连接的电话或插孔电话实现通话。模块连接的电话或插孔电话挂机后，值班话机挂机，模块自动处于关闭状态，系统自动恢复到时间显示状态。
8.监听：
按键，监听设置灯亮，进入监听状态，窗口显示--条数据项，例如：


（02区域03位置地址为01的模块正常，未打开）

按、键，可查看前后数据项，在显示某一项时，按键，将自动接通相应的接口模块，本例的显示改变如下：


（02区域03位置地址为01的模块已打开）

再次按键，将自动关断相应的接口模块，同时窗口恢复成初始状态。窗口中左边两个显示灯亮时，表示与该地址对应的模块已正确接入总线；否则，该地址模块有故障或不存在。窗口中右边两只显示灯亮时，表示该地址指定的接口模块，处于通电状态；否则为关闭状态。当该模块处于通电状态时，此时模块连接的监听插孔处于通电状态，即其监听麦克风处于打开状态。此时主机按键，打开主机内置喇叭，即可监听该监听插孔周围的情况。再按键，关闭主机喇叭，停止监听。再按键，监听设置灯灭，退出监听状态。
注意：监听结束后，应及时关闭接口模块。

9.储存数据:
数据存储区分为临时存储区和永久保存区，前者在主机关闭后丢失，后者永久保存。
按和，将临时存储区的重要数据放入永久保存区。当修改完数据退出时，自动进行此项操作。

10. 删除数据：

若想清除所有永久数据，重新输入新的内容，按和，再按键。此后，按照数据修改操作即可。

11. 线路干扰度测试：

按和后，主机进入线路干扰度测试，干扰度强度从00～99，数值越大，线路干扰越强。


退出测试，按键。

注意事项
.注意24VDC电源的极性。
.不要频繁的开关电源。
