利达128ET楼层显示器操作手册

文章来自:消防主机维修 发布时间:2014-03-13 09:38

    一.系统介绍
LD128E(T)火灾显示盘用来配合LD128E系列火灾报警控制器进行火警监测,采用液晶中文显示,配有发光二极管,指示系统关键状态信息,可以直观显示LD128E系列火灾报警控制器传来的探测器的火警及故障信息。
LD128E(T)与控制器采用二总线方式通讯,与探测器及模块混合编址,地址范围0~255。由火灾显示盘本身设置分机地址号。每台火灾显示盘均可设置四个显示范围,在每个显示范围内探测器的地址可以是单独的一个地址或是连续的地址。火灾显示盘将显示设定范围内的探测器的工作状态;在设定范围之外探测器的工作状态将不做显示。
每台火灾显示盘最多可以显示128个火警及128个故障信息、联动回答信息,若火警信息、故障信息及回答信息大于128个,则将覆盖最先报火警及报故障的地址。
LD128E(T)有自己的功能键,可以查询接收到的火警、故障及回答信息,他同时受与他通讯的控制器的直接控制。当控制器消音及复位时,将信息传送至火灾显示盘,使其也随之消音或复位,以实现整个系统的集中控制。


    二.技术参数
2.1技术参数
LD128E(T)火灾显示盘由LD128E系列控制器联动电源提供DC 24V;
每台火灾显示盘耗探测回路静态电流≤0.7mA,动态电流≤1mA;
与主机的连接线长度小于1500米,采用0.75mm2的双绞线;
环境温度0℃~50℃;
相对湿度≤95%RH;
2.2外形及安装尺寸
外形尺寸:250mmⅹ350mmⅹ75mm

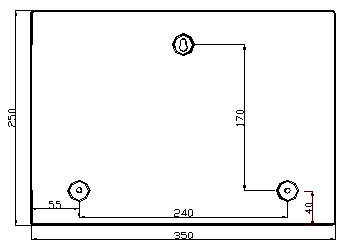

安装尺寸:












2.3内部结构

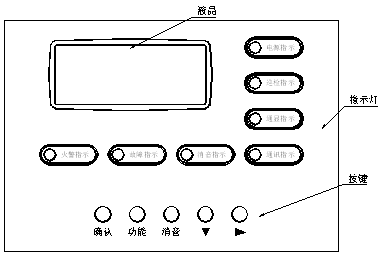

2.4外观简介


LD128E(T)关键状态用发光二极管指示,各功能如下:
火警指示(红):当火灾显示盘接收到控制器火警信息时,火警指示灯亮;
故障指示(黄):当火灾显示盘接收到控制器故障信息时,故障指示灯亮;
消音指示(绿):当火灾显示盘接收到控制器消音或区显本身消音时,消音指示灯亮;
通讯指示(绿):当火灾显示盘接收到控制器传来的数据时,通讯指示灯闪烁;
通显指示(绿):当火灾显示盘设置为显示控制器的所有探测器的信息时,通显指示灯亮;
巡检指示(绿):当火灾显示盘本身按键按下时,巡检指示灯闪烁
电源指示(绿):当火灾显示盘通电,并有5V时,电源指示灯亮;
LD128E(T)采用开关按键,各功能键如下:
功能键:用于翻阅火灾显示盘的各项菜单,以实现火灾显示盘本身的各项功能;
确认键:用于确认每次所执行的操作;
消音键:用于火灾显示盘本身的消音;
下翻键:用于向下翻阅菜单或向下翻阅不同地址的火警及故障信息
右移键:用于光标右移,或向上翻阅不同地址的火警及故障信息


    三.使用说明
3.1操作员密码
依次按:下翻键—右移键—下翻键—右移键
3.2 操作方法
当火灾显示盘通电后主画面显示如下:




区域显示器    V1.0
正在进行火警监测





当火灾显示盘通电,系统自检后,或在没有火警及无人操作时5分钟内将显示此画面
按“功能键”进入火警信息菜单
圆角矩形标注: 火警总数在此菜单下可以显示出目前所接收到的火警总数,如下图所示




火警信息  002



此时若按“确认键”可以进行火警查询,显示如下:
                                  回路 地址





                                   楼      层 房间号
按“下翻键”:可以查询下一个火警地址
按“右移键”:可以查询上一个火警地址
        按“功能键”:可以返回火警信息菜单
按“功能键”进入故障信息菜单
圆角矩形标注: 故障总数在此菜单下可以显示出目前所接收到的故障总数,,如下图所示




探测器故障  002



此时若按“确认键”可以进行故障查询,显示如下:
                                  回路 地址





                                   楼      层 房间号
按“下翻键”:可以查询下一个故障地址
按“右移键”:可以查询上一个故障地址
按“功能键”:可以返回故障信息菜单
按“功能键”进入联动回答菜单
圆角矩形标注: 回答总数在此菜单下可以显示出目前所接收到的回答总数,如下图所示




联动回答  005



此时若按“确认键”可以进行回答查询,显示如下:



                                  回路 地址





                                   楼      层 房间号
按“下翻键”:可以查询下一个回答地址
按“右移键”:可以查询上一个回答地址
按“功能键”:可以返回联动回答菜单
按“功能键”进入系统复位菜单:
此时若按“确认键”并正确输入密码后可以使火灾显示盘复位
按“功能键”进入系统自检菜单:
此时若按“确认键” 火灾显示盘将进行:
声音自检液晶显示“SOUND”字样(如下图所示),并且蜂鸣器发出长鸣





SOUND




指示灯自检液晶显示“LED”字样(如下图所示),并且各指示灯亮




L E D




返回到火灾显示盘主画面
按“功能键”进入区域设置菜单:
在此菜单下可以显示出目前所设置的显示状态,如下图所示:





区域设置  001




其中“001”表示全部显示,“002”表示分区显示
此菜单可以设置:
区域显示器全部显示控制器所传来的火警信息
区域显示器分区间显示控制器所传来的火警信息(可设置4个区域显示)

在上图所示的画面下按“确认键”进入区域设置子菜单
区域设置子菜单包括:1.显示分区区域;2.设置通显状态;3.设置分区显示
按“下翻键”:可以依次显示下述三个子菜单


1.显示分区区域

1.显示分区区域

在此画面下按“确认键”:可以显示曾经设置的分区状态
按“功能键”:返回
2.设置通显状态:





2.设置通显状态




在此画面下按“确认键”并且输入密码可以设置为全部显示
按“功能键”:返回
3.设置分区显示:


3.设置分区显示

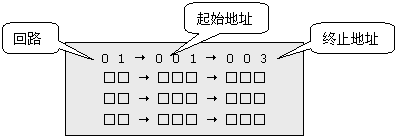

在此画面下按“确认键”并且输入密码可以设置4个分区显示,画面如下:








按“下翻键”:当前光标处的数值会加 ”1”
按“右移键”:当前光标会向右移动
按“消音键“:当前光标会向左移动
按“确认键“:保存此次设置的结果
按“功能键“:不保存此次设置并返回
注:终止地址应大于等于起始地址,否则无效。
圆角矩形标注: 地址号按“功能键”进入设置地址号菜单:




设置地址号  001



在此画面下按“确认键”并正确输入密码后可以设置本区显地址号菜单




请输入地址号  □□□



按“下翻键”:当前光标处的数值会加“1”
按“右移键”:当前光标会向右移动
按“消音键”:当前光标会向左移动
按“确认键”:保存此次设置的结果
按“功能键”:不保存此次设置并返回
注:区显地址号与本系统的探测器、模块混合编址



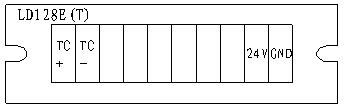

附接线端子图<, /B>
